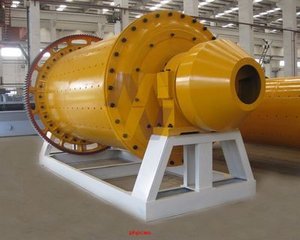

管磨機
發布時間：2018-01-24來源：磨粉設備點擊：6503
規格（直徑×長度） | 轉速 | 入料粒度 | 生產能力（t/h） | 研磨體裝載量 | 主電機 | 主減速器 | 重量 | |||
型號 | 功率 | 轉速（r.p.m） | 型號 | 速比 | ||||||
φ2.2×11 | 20.91 | ≤25 | 15～17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
φ2.4×8 | 20.91 | ≤25 | 14～18 | 39.5～42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
φ2.4×9 | 20.91 | ≤25 | 23～25圈 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2.4×10 | 20.91 | ≤25 | 16～22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2.4×11 | 21 | ≤25 | 開19～24 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
φ2.4×12 | 21 | ≤25 | 開18～20 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
φ2.4×13 | 21 | ≤25 | 開21～22 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
φ2.6×10 | 20.6 | ≤25 | 21～24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
φ2.6×13 | 20.6 | ≤25 | 28～31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
φ3.0×9 | 19.13 | ≤25 | 40～45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
φ3×11 | 18.92 | ≤25 | 44～47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
φ3×12 | 18.92 | ≤25 | 48～52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
φ3×13 | 18.92 | ≤25 | 39～45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
φ3.2×11 | 18.3 | ≤25 | 45～48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
φ3.2×13 | 18.7 | ≤25 | 50～55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
φ3.4×11 | 18 | ≤25 | 45～55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3.5×13 | 17 | ≤25 | 60～65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
φ3.8×13 | 17 | ≤25 | 65～70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
φ3.8×13 | 17 | ≤25 | 65～70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
φ4×13 | 16.3 | ≤25 | 78～80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
φ4.2×11 | 15.8 | ≤25 | 100～110 | 182～190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
φ4.2×13 | 15.2 | ≤25 | 110～120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 375 | |
φ4.2×13 | 15.2 | ≤25 | 120～130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
φ4.2×13 | 15.2 | ≤25 | 110～120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
φ4.6×14 | 15 | ≤25 | 100～115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |
技術特點：
傳動形式：中心傳動和邊緣傳動（包括多點嚙合形式的邊緣傳動）。大、中型磨機備有慢速驅動。
磨機的支承方式：主軸承式、雙滑履式和混合式（一端主軸承、加一端滑履）。軸瓦及托瓦采用數控機床加工。三種支承均配有高低壓潤滑裝置。
回轉部：筒體采用自動焊接，焊縫*超聲檢驗，筒體焊后整體退火，充分消除焊接應力；筒體采用大型專用機床一次裝卡加工，有效地保證了兩端滑環（主軸承）的同軸度，使 設備能夠平穩運行。
進、出料裝置：與中空軸或傳動接管等動靜結合部設有專用密封，保證其不漏油、不漏灰。
系統控制：整個磨機系統采用PLC控制，可實現對磨機支承裝置和減速器全部軸承及潤滑油進行溫度巡檢和機體振動的檢測，并可與中央控制室實現計算機聯控。
