用途：

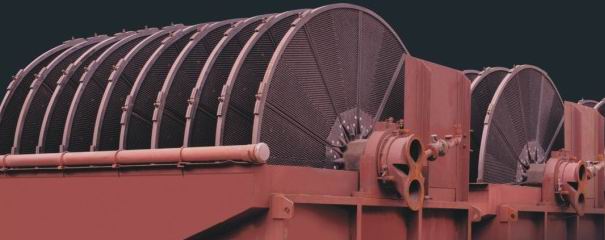

　　GPY系列盤式過濾機主要用于0~0.5mm浮選精煤和尾煤等細粒物料的脫水，也可用于冶金、化工、石油、污水處理方面的固液分離。

　　工作原理：

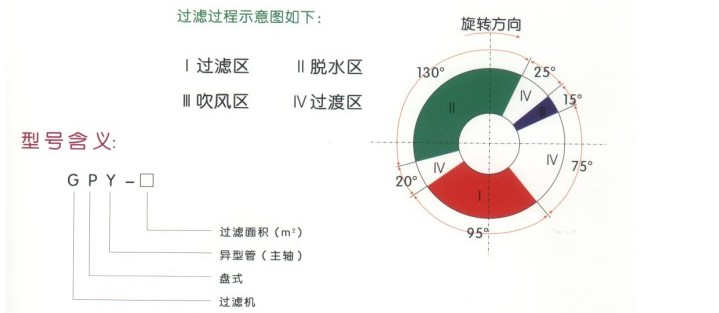

　　盤式過濾機的過濾過程是：借助真空泵形成壓力差的作用下，在濾布上形成顆粒的濾餅，并通過濾餅和濾布排除液相，達到固液分離，濾餅進入干燥區，脫去大部分的水，然后進入吹落區，由鼓風機產生的壓縮空氣吹落濾盤上的部分濾餅，其余的濾餅由刮刀卸料，一個循環完成。

　　主要特點：

　　1、傳動裝置結構緊湊，工作可靠，可無級調速。

　　2、裝有限矩聯軸器，起過載保護作用，可保證主機安全、可靠的運轉。

　　3、中心軸為焊接結構，重量輕，剛性好，強度高，濾液排量大。軸襯為SP復合材料，重量輕，耐磨。

　　4、采用新型星點式塑料扇形板，重量輕，強度高，疏水性好，開孔率高，脫水和脫餅效果好，濾餅水分低，使用壽命長，耐腐蝕、裝修方便。

　　5、采用不銹鋼絲編織濾布，過濾效果好，濾餅水分低，脫餅率高，使用壽命長。

　　6、采用漿葉式攪拌器浮動式密封填料函，允許攪拌器軸有一定的浮動，密封效果好，密封件更換方便。

　　7、瞬間吹風和懸吊式刮刀卸料裝置并用，不僅卸餅率高（達到90%以上），而且刮刀可隨濾盤擺動，濾盤受力狀態好，減少了主機承受負荷。

　　8、GPY20-120新系列產品除了具有以上的優點外，地基尺寸及排料口尺寸均按PG產品設計，便于老廠改造及設備的更新。

　　技術性能：

基本參數	單位/規格	GPY-40	GPY-60	GPY-80	GPY-100	GPY-120
過濾面積	m2	40	60	80	100	120
圓盤直徑	mm	2700
圓盤數量	個	4	6	8	10	12
每盤濾扇 個    數	個	10
主軸轉速	r/min	1-0.167			0966-0.215
主電機功率	Kw	2.2			4
攪拌轉速	r/min	73
攪拌電機 功    率	Kw	2.2			4
入料粒度		小于0.063mm粒級的含量不大于35-40%
入料濃度	g/l	250-350
處理能力	t/h	8月12日	12月18日	16-24	20-30	24-36
產品水份	%	22-24
外形尺寸    （長×寬×高）	mm	3217×3450×3275	4017×3450×3275	4817×3450×3275	5617×3450×3275	6417×3450×3275
機器重量	Kg	5485	7736	8754	10099.4	11189

　　注：處理量和濾餅水分與物料的性質、粒度組成、入料濃度、真空度等因素有關。

　　訂貨須知：

　　1、訂貨時須注明產品的全名稱。

　　2、訂貨時須注明所訂臺數及物料情況，即粒度組成、入料濃度等，并說明對產品的要求，即處理量，濾餅水分等。

　　3、訂貨時須說明所要的供貨范圍。

　　4、注明交貨期。
